Fisa tehnica a produsului: ARIPA DE PLOAIE 110 mm - 600m - 18 x 18;
cod produs: AP110-600|18
Caracteristici generale: ARIPA DE PLOAIE 110 mm - 600m - 18 x 18;
Suprafata maxima de udare a sistemului de aspersie: S asp. [mp] 18000
Caracteristici hidraulice recomandate (la intrarea in sistemul de aspersie): Q min. [mc/h] 81.6
P min. [bari] 3.7
P max [bar] 4
Diametru nominal conducta: D [mm] 110
Lungime tronson: L [m] 6
Lungimea totala a sistemului de aspersie: L [m] 600
Distanta dintre aspersoare: D asp. [m] 18
Tip aspersor : Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR;
Diametru duze aspersor: 2 duze 4.2 x 5 mm (6mm)
Caracteristici hidraulice aspersor model "1610 SK" - 3/4": Q asp. (mc/h) 2.4
P min. (bar) 2.5
Raza de udare a aspersorului: R udare [m] 15
Nivelul mediu de precipitatii pe suprafata de udare / ora: P [mm] 4.53
Norma medie de irigare / ora: NI [mc/ha] 45.33
Componente: ARIPA DE PLOAIE 110 mm - 600m - 18 x 18; U.M. Cantitate
Tronson conducta aripa de ploaie, D = 110mm, L = 6m, PN4 - DDI; buc. 100
Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR; buc. 34
Hidrant aripa de ploaie - 110mm x 1" x 110mm; buc. 34
Cot egal aripa de ploaie, D = 110mm; buc. 1
Teu egal aripa de ploaie, D = 110mm; buc. 1
Dop aripa de ploaie, D = 110mm tata (cu clesti); buc. 2
Robinet 1" cu filet interior si exterior (Fe x Fi) - TR; buc. 34
Prelungitor aspersor PVC 1", L = 100cm, Fe x Fe - TR; buc. 34
Adaptor pompa aripa de ploaie, 110 x 4" Fe, mama (fara clesti); buc. 1
Garnitura aripa de ploaie, D = 110mm; buc. 140
NOTA:
• Presiunea maxima de 4 bari este conditionata de clasa de presiune a conductei principale si de caracteristicile tehnice ale aspersorului (conform specificatiilor producatorului, limita minima si maxima a presiunii la care aspersoarele functioneaza in parametri este de 2.0 - 3.5 bari;
• Presiunea recomandata la intrarea in sistemul de aspersie este de 3.7 bari si rezulta din calculul hidraulic simulat pentru functionarea celor 34 aspersoare simultan. Nu se recomanda o presiune mai mare de 4 bari la intrarea in sistemul de aspersie si nici o diferenta de presiune mai mare de 20% dintre primul si ultimul aspersor. In cazul in care sursa de apa este insuficienta sau grupul de pompare este sudimensionat (nu acopera cerinta de debit), recomandam stabilirea unui ciclu de udare secvential (fiecare aspersor este prevazut cu robinet), astfel incat cerinta de apa sa nu depaseasca capacitatea sursei si presiunea din sistem sa nu depaseasca valorile recomandate;
• Tipul de Aspersor 1610 SK, 3/4" se poate echipa cu duze de diferite diametre. In acest caz se vor modifica raza de udare, debitul aspersorului, implicit norma medie de irigare si se impune recalcularea parametrilor hidraulici recomandati la intrarea in sistem (debitul si presiunea minima necesara). Raza de udare a aspersorului este calculata pentru presiunea de 2 bari la o inaltime a aspersorului de 65 cm fata de sol;
• Norma de irigare reprezinta suma normelor de udare aplicate si depinde de regiunea climatica, relief, conditiile pedologice, soiul cultivat, varsta plantatiei, fenofaza specifica tipului de cultura etc. Norma de udare reprezinta cantitatea de apa exprimata in metri cubi utilizata la o udare pe suprafata de 1 hectar.
Video_ARIPA DE PLOAIE 110 mm - 600m - 18 x 18;

Descriere generala ARIPA DE PLOAIE 110 mm - 600m - 18 x 18;

Componente Aspersie 110 mm 600 m

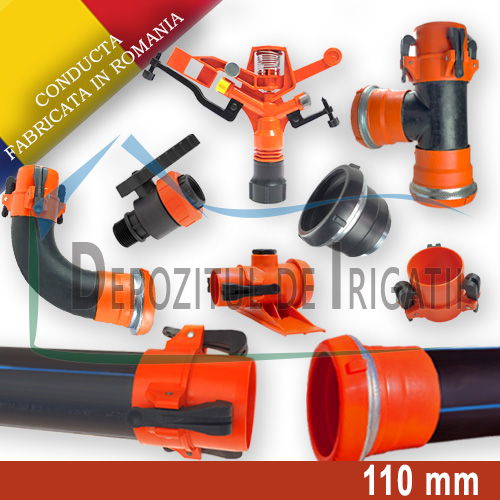

Aripa de ploaie 600 metri 110 mm, are diametrul principal de 110 mm, lungimea totala de 600 m si include 34 seturi de aspersie (aspersor, hidrant 110 mm, tija si robinet). Sistemul de Aspersie 110 mm 600 m este complet (gata de utilizare) si cuprinde:

  • 100 de conducte PEHD D110 PN4 cu lungimea de 6 metri prevazute cu mufe rapide (cuple rapide);
  • 34 aspersoare 1610 SK ¾” (montate din 18 in 18 metri, din 3 in 3 tronsoane);
  • 34 hidranti aripa de ploaie cu diametrul 110 mm (hidranti cu talpica stabilizatoare);
  • 34 robineti 1” Fe x Fi (prevazuti la fiecare hidrant / aspersor);
  • 34 prelungitoare aspersor PVC (tije aspersor 1” Fe x Fe cu lungimea de 100 cm);
  • 1 cot egal, 1 teu egal, 2 dopuri de capat aripa de ploaie (tata cu clesti), 140 garnituri aripa de ploaie necesare pentru etansarea coloanei de irigatii si un adaptor pompa aripa de ploaie, 110 x 4" Fe, mama (fara clesti);

Garantie, Certificate de Calitate / Conformitate si Cost Aripa Ploaie 110 mm

Echipamentele si fitingurile incluse in „sistem irigatii aspersie 110 mm 600 m”, sunt selectate de departamentul tehnic al Depozitului de Irigatii. Alegerea echipamentelor s-a facut in baza verificarii atente a calitatii si pretului fiecarei componente (total cost aripa irigatii fiind criteriu de alegere a componentelor).

Conductele de PEHD sunt furnizate de producatori de marca din Romania. Conductele sunt certificate din punct de vedere al calitatii si respecta standardele romanesti in ceea ce priveste producerea conductelor de PEHD. Fitingurile incluse in aripa ploaie de 110 mm, sunt verificate si testate de Depozitul de Irigatii (si sunt insotite de certificate de calitate / conformitate).

In cazul aspersoarelor, pentru fiecare tip de aspersor, se verifica raza de udare si debitul furnizat pentru gama de presiuni recomandata de producator.

In functie de particularitatile fiecarui proiect, in cadrul liniei de productie proprie, se produc tronsoane pentru aripa de ploaie 600 metri 110 mm, de diverse lungimi si clase de presiune. Dupa taierea si pregatirea conductelor, cuplele rapide sunt sudate cu ajutorul utilajului care aplica metoda standard de sudare prin frecare rotativa. Fiecare sudura este verificata iar termenul de garantie pentru tronsoane este de 24 luni.

Detalii tehnice si hidraulice - Sistem Aspersie 110 mm 600 m

Proiectare aripa ploaie de 110 mm

  • Aripa de ploaie 600 metri 110 mm, este proiectata de inginerii Depozitului de Irigatii. Ipotezele de calcul utilizate pentru proiectarea aripii de ploaie, sunt:
  • Debitul consumat de aspersorul 1610 SK – 2.2 mc/h;
  • Numarul de aspersoare functionale simultan – 34 aspersoare;
  • Presiunea necesara pentru functionarea aspersorului in parametri optimi – 2 bari;
  • Diametrul de udare al aspersorului pentru presiunea de 2 bari – 24 metri;
  • Respectarea coeficientului de uniformitate – < 20% (o presiune constanta in conducta principala asigura echilibrarea hidraulica a sistemului ceea ce inseamna ca fiecare aspersor va livra acelasi debit);

Detalii tehnice ARIPA DE PLOAIE 110 mm - 600m - 18 x 18

  • Cu ajutorul programelor specifice de dimensionare si modelare hidraulica, s-a determinat presiunea minima necesara la intrarea in sistem. Pentru functionarea simultana a celor 34 aspersoare si asigurarea uniformitatii udarii pentru toata suprafata acoperita de coloana de irigatii, este necesara o presiune minima la intrarea in sistemul de aspersie de 3.7 bari pentru un debit de 81.6 mc/h. Cunoasterea celor doi parametri sunt necesari la achizitionarea grupului de pompare (motopompa, pompa electrica de suprafata sau submersibila). Astfel, in urma dimensionarii hidraulice, rezulta:
  • Presiunea recomandata la intrarea in aripa ploaie de 110 mm, este de 7 bari;
  • Cerinta de apa (debitul necesar) a sistemului de aspersie este de 6 mc/h
  • Nivelul mediu de precipitatii pe suprafata de udare este 4,53 mm/ora
  • Norma medie de irigare Ni = 45,33 mc/ha pe ora.

Aripa Ploaie ieftina 600 m

Sistem de aspersie 110 mm 600 m si 34 aspersoare, este comercializat prin intermediul magazinului online Depozitul de Irigatii la cel mai mic cost aripa ploaie 110 mm, disponibil pe piata. Acest cost, se datoreaza liniei de asamblare proprie pentru tronsoanele sistemelor de aspersie. Configuratia stabilita de inginerii Depozitului de Irigatii pentru aripa de ploaie 600 metri 110 mm, este rezultatul unui calcul detaliat atat din punct de vedere al parametrilor hidraulici cat si din punct de vedere al optimizarii raportului Eficienta – Cost Aripa Ploaie 110 mm.

Pentru alte informatii, detalii tehnice sau aripa ploaie ieftina 600 m, va recomandam sa consultati fisa tehnica a produsului in sectiunea „Irigatii Aspersie” sau produse similare incluse in oferta Depozitului de Irigatii si prezentate pe site.

ARIPA DE PLOAIE 110 mm - 600m - 18 x 18;

  • Cod produs: AP110-600|18
  • Disponibilitate: In Stock
  • 16.848,25 lei

  • Fără TVA: 14.158,19 lei
