ARIPA DE PLOAIE 110 MM - 402M - 12 X 12

PRETUL CEL MAI MIC:

Aripa de ploaie 110 mm - 402m - 12 x 12, este solutia optima pentru producatorii medii sau mari si se preteaza la orice tip de cultura in spatiu deschis. Configuratia stabilita de inginerii Depozitului de Irigatii pentru aripa de ploaie 110 mm - 402m - 12 x 12, este rezultatul unui calcul detaliat atat din punct de vedere al parametrilor hidraulici cat si din punct de vedere al optimizarii raportului EFICIENTA – COST. Datorita liniei de asamblare proprie, DEPOZITUL DE IRIGATII comercializeaza „ARIPA DE PLOAIE 110 mm - 402m - 12 x 12” la cel mai mic pret disponibil pe piata.

GARANTIE, CERTIFICATE DE CALITATE/CONFORMITATE:

Tronsoanele componente ale aripii de ploaie, sunt asamblate de societatea noastra. Asamblarea conductelor se face prin utilizarea utilajului de imbinat prin frictiune care aplica metoda standard de sudare prin frecare rotativa. Conducta de polietilena utilizata este certificata din punct de vedere calitativ si respecta standardele tehnice in vigoare SR ISO 4427 – HDPE PE 100 – SDR 41. Toate componentele aripii de ploaie 110 mm - 402m - 12 x 12, sunt certificate si respecta reglementarile tehnice in vigoare. Sistemul de aspersie „Aripa de ploaie 110 mm - 402m - 12 x 12” este insotit de certificate de calitate/conformitate (atat pentru conducta principala cat si pentru componentele incluse in sistem), contract de vanzare – cumparare si proces verbal de predare – primire. Garantia oferita de societatea noastra Depozitul de Irigatii SRL este de 12 luni de la data semnarii procesului verbal de predare – primire.

DESCRIERE GENERALA ARIPA DE PLOAIE 110 MM - 402M - 12 X 12:

Proiectarea aripii de ploaie 110 mm - 402m - 12 x 12 a tinut cont de respectarea coeficientului de uniformitate potrivit caruia diferenta de presiune (delta P < 10%) dintre primul si ultimul aspersor sa se incadreze in limita maxima de 10%.

Lungimea totala a sistemului de irigatii „ARIPA DE PLOAIE 110 mm - 402m - 12 x 12” este de 402 m. Distanta dintre aspersoare este de 12 metri. Diametrul conductei principale este de 110 mm iar lungimea tronsoanelor este de 6 metri.

Suprafata maxima de udare a sistemului de irigatii prin aspersie „Aripa de ploaie 110 mm - 402m - 12 x 12” este de 10080 mp. Nivelul mediu de precipitatii pe suprafata de udare este 7,42 mm/ora corespunzator unei norme medii de irigare Ni = 74,21 mc/ha pe ora. Cerinta de apa a sistemului de aspersie este de 74,8 mc/h iar presiunea recomandata la intrarea in sistem este de 2,5 bari.

Sistemul de irigatii este echipat cu 34 aspersoare tip „1610” de ¾ toli, fiecare aspersor livrand un debit de 2,2 mc/h. Raza de udare a aspersoarelor este de 12 metri (raza de udare si debitul sunt calculate pentru o presiune de lucru de 2 bari si o inaltime a aspersorului de 65 cm). Aspersorul „1610” este prevazut cu doua duze de 4,2 mm si 5 mm si cu o duza de schimb de 6 mm. Ambele duze au cui de difuzie pentru dispersarea jeturilor majore si minore. Sistemul de aspersie „Aripa de ploaie 110 mm - 402m - 12 x 12” poate fi echipat cu diverse tipuri de aspersoare din gama 1” sau ¾” cu diferite duze alese astfel incat norma de irigare sa fie optima in functie de tipul de cultura si cerinta de apa necesara.

Aripa de ploaie este prevazuta cu 34 robineti de 1 tol montati la fiecare aspersor. In acest mod, procedurile de operare sunt facile iar sistemul de aspersie poate functiona indiferent de eventualele modificari temporare ale caracteristicilor hidraulice ale grupului de pompare sau de capacitatea sursei de apa.

In componentele aripii de ploaie 110 mm - 402m - 12 x 12 sunt incluse un teu egal de 110 mm, un cot egal de 110 mm, doua dopuri de capat de 110 mm si un adaptor cu filet exterior de 4 toli. Astfel, se poate modifica dispunerea sistemului de irigatii in plan, in concordanta cu particularitatile terenului necesar a fi irigat si a tipului de cultura. Cu ajutorul adaptorului, sistemul de aspersie poate fi conectat la orice tip de sistem standard cu filet interior sau exterior. In general, adaptorul se utilizeaza pentru legatura sistemului de aspersie cu grupul de pompare.



Cuvinte cheie: aripa irigatii 110, pret aripa de ploaie, pret aripa 110 mm, detalii tehnice aripa ploaie 110, aripa de ploaie 402 metri 110 mm

ARIPA DE PLOAIE 110 MM - 402M - 12 X 12

Fisa tehnica a produsului:

 ARIPA DE PLOAIE 110 mm - 402m - 12 x 12;

cod produs:

AP110-402|12

Caracteristici generale: ARIPA DE PLOAIE 110 mm - 402m - 12 x 12;

Suprafata maxima de udare a sistemului de aspersie:

S asp. [mp]

10080

Caracteristici hidraulice recomandate (la intrarea in sistemul de aspersie):

Q min. [mc/h]

74.8

P min. [bari]

2.7

P max [bar]

4

Diametru nominal conducta:

D [mm]

110

Lungime tronson:

L [m]

6

Lungimea totala a sistemului de aspersie:

L [m]

402

Distanta dintre aspersoare:

D asp. [m]

12

Tip aspersor :

Aspersor 1610, 3/4", orange - TR;

Diametru duze aspersor:

2 duze

4.2 x 5 mm (6mm)

Caracteristici hidraulice aspersor model "1610" - 3/4":

Q asp. (mc/h)

2.2

P min. (bar)

2

Raza de udare a aspersorului:

R udare [m]

12

Nivelul mediu de precipitatii pe suprafata de udare / ora:

P [mm]

7.42

Norma medie de irigare  / ora:

NI [mc/ha]

74.21

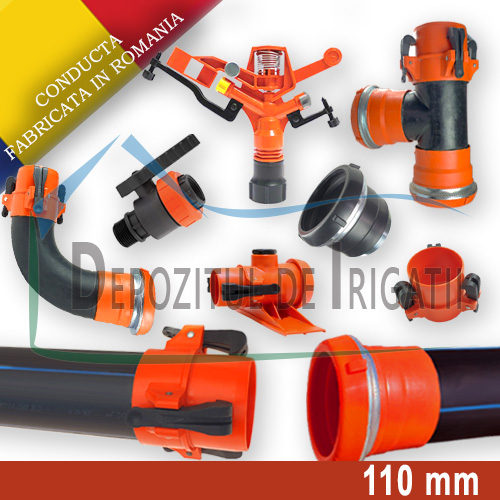

Componente:  ARIPA DE PLOAIE 110 mm - 402m - 12 x 12;

U.M.

Cantitate

Tronson conducta aripa de ploaie, D = 110mm, L = 6m, PN4 - DDI;

buc.

67

Aspersor 1610, 3/4", orange - TR;

buc.

34

Hidrant aripa de ploaie - 110mm x 1" x 110mm;

buc.

34

Cot egal aripa de ploaie, D = 110mm;

buc.

1

Teu egal aripa de ploaie, D = 110mm;

buc.

1

Dop aripa de ploaie, D = 110mm tata (cu clesti);

buc.

2

Robinet 1" cu filet interior si exterior (Fe x Fi) - TR;

buc.

34

Prelungitor aspersor PVC 1", L = 100cm, Fe x Fe - TR;

buc.

34

Adaptor pompa aripa de ploaie, 110 x 4" Fe, mama (fara clesti);

buc.

1

Garnitura aripa de ploaie, D = 110mm;

buc.

107



NOTA:

  • Pentru o presiune mai mica de 2.7 bari nu se recomanda utilizarea celor 34 aspersoare simultan;
  • Presiunea maxima de 4 bari este conditionata de clasa de presiune a conductei principale si de caracteristicile tehnice ale aspersoarelor (conform specificatiilor producatorului, presiunea maxima la care aspersoarele functioneaza in parametri este de 3.5 bari);
  • Aspersoarele 1610 se pot echipa la cerere cu duze de 2.3, 3 si 3.8 mm. In acest caz se vor modifica raza de udare si debitul aspersorului, implicit norma medie de irigare;
  • Raza de udare a aspersorului este calculata pentru presiunea de 2 bari la o inaltime a aspersorului de 65cm fata de sol;
  • Norma de irigare reprezinta suma normelor de udare aplicate si depinde de regiunea climatica, relief, conditiile pedologice, soiul cultivat, varsta plantatiei, fenofaza specifica tipului de cultura etc. Norma de udare reprezinta cantitatea de apa exprimata in metri cubi utilizata la o udare pe suprafata de 1 hectar.
