Aripa de ploaie 75mm, lungime 198 m si 17 aspersoare

Componente: ARIPA DE PLOAIE 75 mm - 198m - 12 x 12;	U.M.	Cantitate
Tronson conducta aripa de ploaie, D = 75mm, L = 6m, PN4 - DDI;	buc.	33
Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR;	buc.	17
Hidrant aripa de ploaie - 75mm x 1" x 75mm;	buc.	17
Cot egal aripa de ploaie, D = 75mm;	buc.	1
Teu egal aripa de ploaie, D = 75mm;	buc.	1
Dop aripa de ploaie, D = 75mm tata (cu clesti);	buc.	2
Robinet 1" cu filet interior si exterior (Fe x Fi) - TR;	buc.	17
Prelungitor aspersor PVC 1", L = 100cm, Fe x Fe - TR;	buc.	17
Adaptor pompa aripa de ploaie, 75 x 2 1/2" Fe, mama (fara clesti);	buc.	1
Garnitura aripa de ploaie, D = 75mm;	buc.	56

Caracteristici generale: ARIPA DE PLOAIE 75 mm - 198m - 12 x 12;
Suprafata maxima de udare a sistemului de aspersie:	S asp. [mp]	4752
Caracteristici hidraulice recomandate (la intrarea in sistemul de aspersie):	Q min. [mc/h]	37,4
	P min. [bari]	2,6
	P max [bar]	4
Diametru nominal conducta:	D [mm]	75
Lungime tronson:	L [m]	6
Lungimea totala a sistemului de aspersie:	L [m]	198
Distanta dintre aspersoare:	D asp. [m]	12
Tip aspersor :	Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR;
Diametru duze aspersor:	2 duze	4.2 x 5 mm (6mm)
Caracteristici hidraulice aspersor model "1610 SK" - 3/4":	Q asp. (mc/h)	2,2
	P min. (bar)	2
Raza de udare a aspersorului:	R udare [m]	12
Nivelul mediu de precipitatii pe suprafata de udare / ora:	P [mm]	7,87
Norma medie de irigare / ora:	NI [mc/ha]	78,70

Recomandari utilizare - ARIPA DE PLOAIE 75 mm - 198m - 12 x 12;

Aspersoarele sunt montate din 2 in 2 tevi si suprafata acoperita este de 4752 metri patrati. Este o varianta echilibrata perfect hidraulic si cu un raport optim beneficiu – cost.

Se poate utiliza pentru diverse culturi care necesita o cantitate de apa moderata. Norma de udare asigurata de duzele standard este de 7.87 litri la metru patrat pe ora. Pentru uniformitate, se recomanda utilizarea duzelor standard de 4 si 5 mm.

Sistemul de irigatii aripa ploaie75 mm, poate fi deservit de o pompa de 4.8 - 7 KW (maxim 6.5 – 9 CP), diametrul pe refulare de 2 ½” - 3 toli, care sa livreze un debit de 37.4 mc/h, la o presiune de minim 2.6 bari. Latimea de udare pentru aripa de ploaie 198 metri 75 mm este de maxim 24 metri, la presiunea recomandata.

Oferta aripa de ploaie de 75 mm

Presiunea recomandata la intrarea in sistemul de aspersie este de 2.6 bari si rezulta din calculul hidraulic simulat pentru functionarea celor 17 aspersoare simultan.

Fisa_Tehnica.PDF | ARIPA DE PLOAIE 75 mm - 198m - 12 x 12

Alegere_pompa.PDF | ARIPA DE PLOAIE 75 mm - 198m - 12 x 12

Schema_montare.PDF | ARIPA DE PLOAIE 75 mm - 198m - 12 x 12

RECOMANDARI ACHIZITIE ARIPA DE PLOAIE | PDF

Descriere generala ARIPA DE PLOAIE 75 mm - 198m - 12 x 12;

Componente Aripa Ploaie 75 mm 200 m

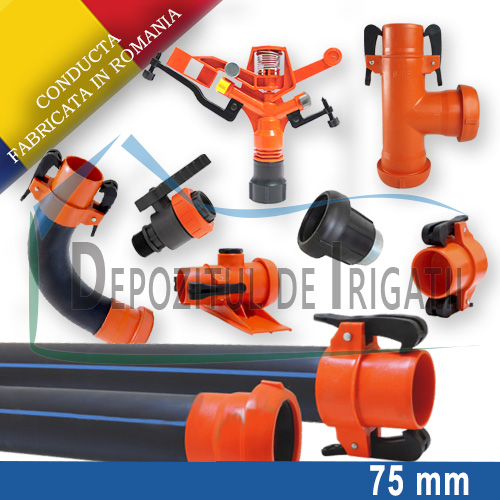

Aripa de ploaie 198 metri 75 mm, are diametrul principal de 75 mm, lungimea totala de 198 m si include 17 seturi de aspersie (aspersor, hidrant 75 mm, tija si robinet). Sistemul de Aspersie - Aripa de Ploaie de 75 mm, este complet (gata de utilizare) si cuprinde:

33 de conducte PEHD D75 PN4 cu lungimea de 6 metri prevazute cu mufe rapide (cuple rapide);
17 aspersoare 1610 SK ¾” (montate din 12 in 12 metri, din 2 in 2 tronsoane);
17 hidranti aripa de ploaie cu diametrul 75 mm (hidranti cu talpica stabilizatoare);
17 robineti 1” Fe x Fi (prevazuti la fiecare hidrant / aspersor);
17 prelungitoare aspersor PVC (tije aspersor 1” Fe x Fe cu lungimea de 100 cm);
1 cot egal, 1 teu egal, 2 dopuri de capat aripa de ploaie (tata cu clesti), 56 garnituri aripa de ploaie necesare pentru etansarea coloanei de irigati si un adaptor pompa aripa de ploaie, 75 x 2 1/2" Fe, mama (fara clesti);

Garantie, Certificate de Calitate si Conformitate - Aripa de Ploaie 75 mm

Sistemul de aspersie „Aripa de Ploaie de 75 mm” este insotit de certificate de calitate/conformitate (atat pentru conducta principala cat si pentru componentele incluse in sistem), contract de vanzare – cumparare si proces verbal de predare – primire. Garantia oferita de societatea noastra Depozitul de Irigatii SRL este de 12 luni de la data semnarii procesului verbal de predare – primire.

Tronsoanele componente aripa ploaie 75 mm, sunt asamblate de societatea noastra. Conducta de polietilena utilizata este certificata din punct de vedere calitativ si respecta standardele tehnice in vigoare SR ISO 4427 – HDPE PE 100 – SDR 41.

Caracteristici tehnice si hidraulice - Aripa de Ploaie 198 metri 75 mm

Proiectarea aripii de ploaie 75 mm - 198m - 12 x 12:

Inginerii Depozitul de Irigatii, au tinut cont de respectarea coeficientului de uniformitate potrivit caruia diferenta de presiune (delta P < 20%) dintre primul si ultimul aspersor sa se incadreze in limita maxima de 20%. Lungimea totala a sistemului de irigatii „Aripa Ploaie 75 mm 200 m” este de 198 m. Distanta dintre aspersoare este de 12 metri. Diametrul conductei principale este de 75 mm iar lungimea tronsoanelor este de 6 metri;

Suprafata maxima de udare a sistemului de irigatii prin aspersie „Aripa de Ploaie 75 mm - 198m - 12 x 12”:

Suprafata maxima de udare este de 4752 mp. Nivelul mediu de precipitatii pe suprafata de udare este 7,87 mm/ora corespunzator unei norme medii de irigare Ni = 78,7 mc/ha pe ora. Cerinta de apa a sistemului de aspersie este de 37,4 mc/h iar presiunea recomandata la intrarea in sistem este de 2,6 bari;

Descriere tehnica detaliata a Sistemului de Irigatii - Aripa Ploaie 75 mm 200 m:

Sistemul de irigatii este echipat cu 17 aspersoare tip „1610 SK” de ¾ toli, fiecare aspersor livrand un debit de 2,2 mc/h. Raza de udare a aspersoarelor este de 12 metri (raza de udare si debitul sunt calculate pentru o presiune de lucru de 2 bari si o inaltime a aspersorului de 65 cm). Aspersorul „1610 SK” este prevazut cu doua duze de 4,2 mm si 5 mm si trei duze de schimb (2.3, 3.8 si 6 mm). Ambele duze au cui de difuzie pentru dispersarea jeturilor majore si minore. Sistemul de aspersie „Aripa de Ploaie 198 metri 75 mm” poate fi echipat cu diverse tipuri de aspersoare din gama 1” sau ¾” cu diferite duze alese astfel incat norma de irigare sa fie optima in functie de tipul de cultura si cerinta de apa necesara;
Aripa de ploaie este prevazuta cu 17 robineti de 1 tol montati la fiecare aspersor. In acest mod, procedurile de operare sunt facile iar sistemul de aspersie poate functiona indiferent de eventualele modificari temporare ale caracteristicilor hidraulice ale grupului de pompare sau de capacitatea sursei de apa. In componentele aripii de ploaie 75 mm - 198m - 12 x 12 sunt incluse un teu egal de 75 mm, un cot egal de 75 mm, doua dopuri de capat de 75 mm si un adaptor cu filet exterior de 2 1/2 toli. Astfel, se poate modifica dispunerea sistemului de irigatii in plan, in concordanta cu particularitatile terenului necesar a fi irigat si a tipului de cultura;
Cu ajutorul adaptorului, sistemul de aspersie poate fi conectat la orice tip de sistem standard cu filet interior sau exterior. In general, adaptorul se utilizeaza pentru legatura sistemului de aspersie cu grupul de pompare.

Oferta Aripa de Ploaie 75 mm

Aripa de Ploaie 198 metri 75 mm si 17 aspersoare, este solutia optima pentru producatorii mici s medii si se preteaza la orice tip de cultura. Configuratia stabilita de inginerii Depozitului de Irigatii pentru aripa de ploaie 75 mm - 198m - 12 x 12, este rezultatul unui calcul detaliat atat din punct de vedere al parametrilor hidraulici cat si din punct de vedere al optimizarii raportului Eficienta – Cost. Datorita liniei de asamblare proprie pentru tronsoanele sistemelor de aspersie, Depozitul De Irigatii comercializeaza Aripa Ploaie 75 mm 200 m, la cel mai mic pret disponibil pe piata.

Pentru alte informatii, oferta aripa ploaie 75 mm sau detalii tehnice aripa de ploaie de 75 mm, va rugam sa consultati sectiunea irigatii prin aspersie din cadrul magazinului online.
