Fisa tehnica a produsului: ARIPA DE PLOAIE 75 mm - 150m - 12 x 12;
cod produs: AP75-150|12
Caracteristici generale: ARIPA DE PLOAIE 75 mm - 150m - 12 x 12;
Suprafata maxima de udare a sistemului de aspersie: S asp. [mp] 3600
Caracteristici hidraulice recomandate (la intrarea in sistemul de aspersie): Q min. [mc/h] 28.6
P min. [bari] 2.3
P max [bar] 4
Diametru nominal conducta: D [mm] 75
Lungime tronson: L [m] 6
Lungimea totala a sistemului de aspersie: L [m] 150
Distanta dintre aspersoare: D asp. [m] 12
Tip aspersor : Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR;
Diametru duze aspersor: 2 duze 4.2 x 5 mm (6mm)
Caracteristici hidraulice aspersor model "1610 SK" - 3/4": Q asp. (mc/h) 2.2
P min. (bar) 2
Raza de udare a aspersorului: R udare [m] 12
Nivelul mediu de precipitatii pe suprafata de udare / ora: P [mm] 7.94
Norma medie de irigare / ora: NI [mc/ha] 79.44
Componente: ARIPA DE PLOAIE 75 mm - 150m - 12 x 12; U.M. Cantitate
Tronson conducta aripa de ploaie, D = 75mm, L = 6m, PN4 - DDI; buc. 25
Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR; buc. 13
Hidrant aripa de ploaie - 75mm x 1" x 75mm; buc. 13
Cot egal aripa de ploaie, D = 75mm; buc. 1
Teu egal aripa de ploaie, D = 75mm; buc. 1
Dop aripa de ploaie, D = 75mm tata (cu clesti); buc. 2
Robinet 1" cu filet interior si exterior (Fe x Fi) - TR; buc. 13
Prelungitor aspersor PVC 1", L = 100cm, Fe x Fe - TR; buc. 13
Adaptor pompa aripa de ploaie, 75 x 2 1/2" Fe, mama (fara clesti); buc. 1
Garnitura aripa de ploaie, D = 75mm; buc. 44
NOTA:
• Presiunea maxima de 4 bari este conditionata de clasa de presiune a conductei principale si de caracteristicile tehnice ale aspersorului (conform specificatiilor producatorului, limita minima si maxima a presiunii la care aspersoarele functioneaza in parametri este de 2.0 - 3.5 bari;
• Presiunea recomandata la intrarea in sistemul de aspersie este de 2.3 bari si rezulta din calculul hidraulic simulat pentru functionarea celor 13 aspersoare simultan. Nu se recomanda o presiune mai mare de 4 bari la intrarea in sistemul de aspersie si nici o diferenta de presiune mai mare de 20% dintre primul si ultimul aspersor. In cazul in care sursa de apa este insuficienta sau grupul de pompare este sudimensionat (nu acopera cerinta de debit), recomandam stabilirea unui ciclu de udare secvential (fiecare aspersor este prevazut cu robinet), astfel incat cerinta de apa sa nu depaseasca capacitatea sursei si presiunea din sistem sa nu depaseasca valorile recomandate;
• Tipul de Aspersor 1610 SK, 3/4" se poate echipa cu duze de diferite diametre. In acest caz se vor modifica raza de udare, debitul aspersorului, implicit norma medie de irigare si se impune recalcularea parametrilor hidraulici recomandati la intrarea in sistem (debitul si presiunea minima necesara). Raza de udare a aspersorului este calculata pentru presiunea de 2 bari la o inaltime a aspersorului de 65 cm fata de sol;
• Norma de irigare reprezinta suma normelor de udare aplicate si depinde de regiunea climatica, relief, conditiile pedologice, soiul cultivat, varsta plantatiei, fenofaza specifica tipului de cultura etc. Norma de udare reprezinta cantitatea de apa exprimata in metri cubi utilizata la o udare pe suprafata de 1 hectar.
Video_ARIPA DE PLOAIE 75 mm - 150m - 12 x 12;

Descriere generala ARIPA DE PLOAIE 75 mm - 150m - 12 x 12;

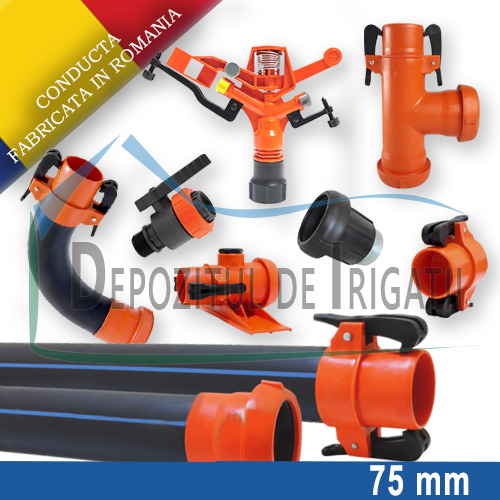

Componente Aripa de Ploaie 75 mm Irigatii

Aripa de Ploaie 150 metri 75 mm, are diametrul principal de 75 mm, lungimea totala de 150 m si include 13 seturi de aspersie (aspersor, hidrant 75 mm, tija si robinet). Sistemul de Aspersie este complet (gata de utilizare) si cuprinde:

  • 25 de conducte PEHD D75 PN4 cu lungimea de 6 metri prevazute cu mufe rapide (cuple rapide);
  • 13 aspersoare 1610 SK ¾” (montate din 12 in 12 metri, din 2 in 2 tronsoane);
  • 13 hidranti aripa de ploaie cu diametrul 75 mm (hidranti cu talpica stabilizatoare);
  • 13 robineti 1” Fe x Fi (prevazuti la fiecare hidrant / aspersor);
  • 13 prelungitoare aspersor PVC (tije aspersor 1” Fe x Fe cu lungimea de 100 cm);
  • 1 cot egal, 1 teu egal, 2 dopuri de capat aripa de ploaie (tata cu clesti), 44 garnituri aripa de ploaie necesare pentru etansarea coloanei de irigati si un adaptor pompa aripa de ploaie, 75 x 2 /2" Fe, mama (fara clesti);

Garantie, Certificate de Calitate si Conformitate - Aripa de Ploaie 150 metri 75 mm

Sistemul de aspersie „ARIPA DE PLOAIE 75 mm - 150m - 12 x 12” este insotit de certificate de calitate/conformitate (atat pentru conducta principala cat si pentru componentele incluse in sistem), contract de vanzare – cumparare si proces verbal de predare – primire. Garantia oferita de societatea noastra Depozitul de Irigatii SRL este de 12 luni de la data semnarii procesului verbal de predare – primire.

Tronsoanele componente aripa de ploaie 75 mm irigatii, sunt asamblate de societatea noastra. Conducta de polietilena utilizata este certificata din punct de vedere calitativ si respecta standardele tehnice in vigoare SR ISO 4427 – HDPE PE 100 – SDR 41.

Detalii tehnice Aripa Ploaie 75 mm

Proiectarea aripii de ploaie 75 mm - 150m - 12 x 12:

  • Inginerii Depozitul de Irigatii, au tinut cont de respectarea coeficientului de uniformitate potrivit caruia diferenta de presiune (delta P < 20%) dintre primul si ultimul aspersor sa se incadreze in limita maxima de 20%. Lungimea totala a sistemului de irigatii „Aripa de Ploaie 150 metri 75 mm” este de 150 m. Distanta dintre aspersoare este de 12 metri. Diametrul conductei principale este de 75 mm iar lungimea tronsoanelor este de 6 metri;

Suprafata maxima de udare a sistemului „Aripa de Ploaie 75 mm irigatii”:

  • Suprafata maxima de udare este de 3600 mp. Nivelul mediu de precipitatii pe suprafata de udare este 7,94 mm/ora corespunzator unei norme medii de irigare Ni = 79,44 mc/ha pe ora. Cerinta de apa a sistemului de aspersie este de 28,6 mc/h iar presiunea recomandata la intrarea in sistem este de 2,3 bari;

Descriere tehnica detaliata a sistemului Aripa de Ploaie 75 mm irigatii:

  • Sistemul de irigatii este echipat cu 13 aspersoare tip „1610 SK” de ¾ toli, fiecare aspersor livrand un debit de 2,2 mc/h. Raza de udare a aspersoarelor este de 12 metri (raza de udare si debitul sunt calculate pentru o presiune de lucru de 2 bari si o inaltime a aspersorului de 65 cm). Aspersorul „1610 SK” este prevazut cu doua duze de 4,2 mm si 5 mm si trei duze de schimb (2.3, 3.8 si 6 mm). Ambele duze au cui de difuzie pentru dispersarea jeturilor majore si minore. Sistemul de aspersie „Aripa de Ploaie 150 metri 75 mm” poate fi echipat cu diverse tipuri de aspersoare din gama 1” sau ¾” cu diferite duze alese astfel incat norma de irigare sa fie optima in functie de tipul de cultura si cerinta de apa necesara;
  • Aripa de ploaie este prevazuta cu 13 robineti de 1 tol montati la fiecare aspersor. In acest mod, procedurile de operare sunt facile iar sistemul de aspersie poate functiona indiferent de eventualele modificari temporare ale caracteristicilor hidraulice ale grupului de pompare sau de capacitatea sursei de apa. In componentele aripii de ploaie 75 mm - 150m - 12 x 12 sunt incluse un teu egal de 75 mm, un cot egal de 75 mm, doua dopuri de capat de 75 mm si un adaptor cu filet exterior de 2 ½ toli. Astfel, se poate modifica dispunerea sistemului de irigatii in plan, in concordanta cu particularitatile terenului necesar a fi irigat si a tipului de cultura;
  • Cu ajutorul adaptorului, sistemul de aspersie poate fi conectat la orice tip de sistem standard cu filet interior sau exterior. In general, adaptorul se utilizeaza pentru legatura sistemului de aspersie cu grupul de pompare.

Oferta pret Aripa de Ploaie 75 mm Irigatii

Aripa de ploaie 150 metri 75 mm si 13 aspersoare, este solutia optima pentru producatorii mici saumedii si se preteaza la orice tip de cultura. Configuratia stabilita de inginerii Depozitului de Irigatii pentru aripa de ploaie 75 mm - 150m - 12 x 12, este rezultatul unui calcul detaliat atat din punct de vedere al parametrilor hidraulici cat si din punct de vedere al optimizarii raportului Eficienta – Cost Aripa 75 mm. Datorita liniei de asamblare proprie pentru tronsoanele sistemelor de aspersie, Depozitul De Irigatii comercializeaza sisteme de irigatii prin aspersie, la cel mai mic cost aripa 75 mm.

Pentru alte informatii, oferta pret aripa de ploaie sau detalii tehnice aripa ploaie 75 mm, va rugam sa consultati sectiunea irigatii prin aspersie din cadrul magazinului online.

ARIPA DE PLOAIE 75 mm - 150m - 12 x 12;

  • Cod produs: AP75-150|12
  • Disponibilitate: In Stock
  • 2.457,60 lei

  • Fără TVA: 2.065,21 lei
