Fisa tehnica a produsului: ARIPA DE PLOAIE 90 mm - 348m - 18 x 18;
cod produs: AP90-348|18
Caracteristici generale: ARIPA DE PLOAIE 90 mm - 348m - 18 x 18;
Suprafata maxima de udare a sistemului de aspersie: S asp. [mp] 10440
Caracteristici hidraulice recomandate (la intrarea in sistemul de aspersie): Q min. [mc/h] 48
P min. [bari] 3.2
P max [bar] 4
Diametru nominal conducta: D [mm] 90
Lungime tronson: L [m] 6
Lungimea totala a sistemului de aspersie: L [m] 348
Distanta dintre aspersoare: D asp. [m] 18
Tip aspersor : Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR;
Diametru duze aspersor: 2 duze 4.2 x 5 mm (6mm)
Caracteristici hidraulice aspersor model "1610 SK" - 3/4": Q asp. (mc/h) 2.4
P min. (bar) 2.5
Raza de udare a aspersorului: R udare [m] 15
Nivelul mediu de precipitatii pe suprafata de udare / ora: P [mm] 4.60
Norma medie de irigare / ora: NI [mc/ha] 45.98
Componente: ARIPA DE PLOAIE 90 mm - 348m - 18 x 18; U.M. Cantitate
Tronson conducta aripa de ploaie, D = 90mm, L = 6m, PN4 - DDI; buc. 58
Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR; buc. 20
Hidrant aripa de ploaie - 90mm x 1" x 90mm; buc. 20
Cot egal aripa de ploaie, D = 90mm; buc. 1
Teu egal aripa de ploaie, D = 90mm; buc. 1
Dop aripa de ploaie, D = 90mm tata (cu clesti); buc. 2
Robinet 1" cu filet interior si exterior (Fe x Fi) - TR; buc. 20
Prelungitor aspersor PVC 1", L = 100cm, Fe x Fe - TR; buc. 20
Adaptor pompa aripa de ploaie, 90 x 3" Fe, mama (fara clesti); buc. 1
Garnitura aripa de ploaie, D = 90mm; buc. 84
NOTA:
• Presiunea maxima de 4 bari este conditionata de clasa de presiune a conductei principale si de caracteristicile tehnice ale aspersorului (conform specificatiilor producatorului, limita minima si maxima a presiunii la care aspersoarele functioneaza in parametri este de 2.0 - 3.5 bari;
• Presiunea recomandata la intrarea in sistemul de aspersie este de 3.2 bari si rezulta din calculul hidraulic simulat pentru functionarea celor 20 aspersoare simultan. Nu se recomanda o presiune mai mare de 4 bari la intrarea in sistemul de aspersie si nici o diferenta de presiune mai mare de 20% dintre primul si ultimul aspersor. In cazul in care sursa de apa este insuficienta sau grupul de pompare este sudimensionat (nu acopera cerinta de debit), recomandam stabilirea unui ciclu de udare secvential (fiecare aspersor este prevazut cu robinet), astfel incat cerinta de apa sa nu depaseasca capacitatea sursei si presiunea din sistem sa nu depaseasca valorile recomandate;
• Tipul de Aspersor 1610 SK, 3/4" se poate echipa cu duze de diferite diametre. In acest caz se vor modifica raza de udare, debitul aspersorului, implicit norma medie de irigare si se impune recalcularea parametrilor hidraulici recomandati la intrarea in sistem (debitul si presiunea minima necesara). Raza de udare a aspersorului este calculata pentru presiunea de 2 bari la o inaltime a aspersorului de 65 cm fata de sol;
• Norma de irigare reprezinta suma normelor de udare aplicate si depinde de regiunea climatica, relief, conditiile pedologice, soiul cultivat, varsta plantatiei, fenofaza specifica tipului de cultura etc. Norma de udare reprezinta cantitatea de apa exprimata in metri cubi utilizata la o udare pe suprafata de 1 hectar.
Video_ARIPA DE PLOAIE 90 mm - 348m - 18 x 18;

Descriere generala ARIPA DE PLOAIE 90 mm - 348m - 18 x 18;

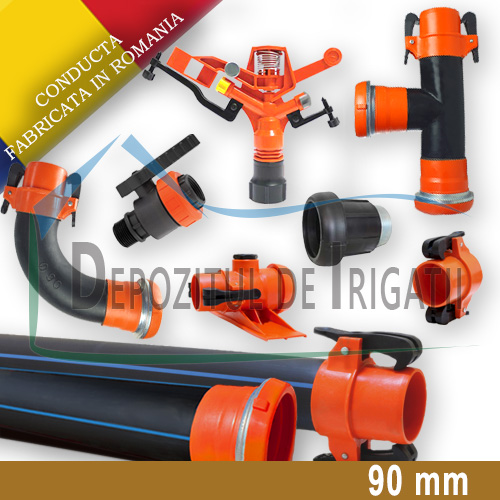

Aripa ploaie 90 mm 350 m, are diametrul principal de 90 mm, lungimea totala de 348 m si include 20 seturi de aspersie (aspersor, hidrant 90 mm, tija si robinet). Aripa de ploaie 348 metri 90 mm este completa (gata de utilizare) si cuprinde:

  • 58 de conducte PEHD D90 PN4 cu lungimea de 6 metri prevazute cu mufe rapide (cuple rapide);
  • 20 aspersoare 1610 SK ¾” (montate din 18 in 18 metri, din 3 in 3 tronsoane);
  • 20 hidranti aripa de ploaie cu diametrul 90 mm (hidranti cu talpica stabilizatoare);
  • 20 robineti 1” Fe x Fi (prevazuti la fiecare hidrant / aspersor);
  • 20 prelungitoare aspersor PVC (tije aspersor 1” Fe x Fe cu lungimea de 100 cm);
  • 1 cot egal, 1 teu egal, 2 dopuri de capat aripa de ploaie (tata cu clesti), 84 garnituri aripa de ploaie necesare pentru etansarea coloanei de irigatii si un adaptor pompa aripa de ploaie, 90 x 3" Fe, mama (fara clesti);

Aripa de Ploaie 90 mm Pret

Aripa de ploaie 348 metri 90 mm si 20 aspersoare, este solutia eficienta pentru orice tip de cultura in spatiu deschis. Configuratia stabilita de inginerii Depozitului de Irigatii pentru „sistem de irigatii aripa de ploaie 90 mm”, este rezultatul unui calcul detaliat atat din punct de vedere al parametrilor hidraulici (componente aripa 90 mm) cat si din punct de vedere al optimizarii raportului Eficienta – Cost. Datorita liniei de asamblare proprie pentru tronsoanele sistemelor de aspersie, Depozitul De Irigatii comercializeaza aripa de ploaie 90 mm, la cel mai mic pret disponibil pe piata.

Garantie, Certificate de Calitate / Conformitate - Aripa de Ploaie 348 metri 90 mm

  • Tronsoanele componente ale aripii de ploaie, sunt asamblate de societatea noastra (de aceea Depozitul de Irigatii ofera cele mai mici preturi pentru orice sistem de irigatii aripa de ploaie 90 mm). Asamblarea conductelor se face prin utilizarea utilajului de imbinat prin frictiune care aplica metoda standard de sudare prin frecare rotativa.
  • Conducta de polietilena utilizata este certificata din punct de vedere calitativ si respecta standardele tehnice in vigoare SR ISO 4427 – HDPE PE 100 – SDR 41. Toate componentele incluse in aripa de ploaie 348 metri 90 mm, sunt certificate si respecta reglementarile tehnice in vigoare.
  • Sistemul de aspersie „aripa ploaie 90 mm 350 m” este insotit de certificate de calitate/conformitate (atat pentru conducta principala cat si pentru componentele incluse in sistem), contract de vanzare – cumparare si proces verbal de predare – primire. Garantia oferita de societatea noastra Depozitul de Irigatii SRL este de 12 luni de la data semnarii procesului verbal de predare – primire.

Caracteristici Sistem de Irigatii Aripa de Ploaie 90 mm

  • Proiectarea aripii de ploaie 90 mm - 348m - 18 x 18, a tinut cont de respectarea coeficientului de uniformitate potrivit caruia diferenta de presiune (delta P < 20%) dintre primul si ultimul aspersor sa se incadreze in limita maxima de 20%.
  • Lungimea totala a sistemului de irigatii „aripa de ploaie 348 metri 90 mm” este de 348 m. Distanta dintre aspersoare este de 18 metri. Diametrul conductei principale este de 90 mm iar lungimea tronsoanelor este de 6 metri.
  • Alte caracteristici aripa ploaie 90 mm 350 m, se refera la suprafata maxima de udare a sistemului de irigatii prin aspersie si nivelul de precipitatii realizat. Aripa de Ploaie 348 metri 90 mm, acopera o suprafata de 10440 mp.
  • Nivelul mediu de precipitatii pe suprafata de udare este 4,60 mm/ora corespunzator unei norme medii de irigare Ni = 45,98 mc/ha pe ora.
  • Cerinta de apa a sistemului de aspersie este de 48 mc/h iar presiunea recomandata la intrarea in sistem este de 3,2 bari.

Descriere Detaliata Componente Aripa 90 mm

Aripa ploaie 90 mm 350 m, este echipata cu 20 aspersoare tip „1610 SK” de ¾ toli, fiecare aspersor livrand un debit de 2,2 mc/h. Raza de udare a aspersoarelor este de 12 metri (raza de udare si debitul sunt calculate pentru o presiune de lucru de 2 bari si o inaltime a aspersorului de 65 cm). In functie de caracteristicile geometrice ale suprafetei de udat, sistemul de aspersie „Aripa de Ploaie 348 metri 90 mm” poate fi echipat cu aspersoare  cu cu unghi la centru variabil sau prevazut cu cui de difuzie a jetului major, astfel incat directia si lungimea razei de udare sa fie optime. Aspersoarele se monteaza la inaltimea de 1 m fata de sol prin intermediul prelungitorului din PVC cu lungimea L = 100cm. Inaltimea se poate adapta in functie de cerintele tipului  de cultura, cu ajutorul prelungitoarelor modulare cu lungimi de 25 cm sau 35 cm.

Sistemul de irigatii aripa de ploaie 90 mm, este prevazuta cu 20 robineti de 1 tol montati la fiecare aspersor. In acest mod, procedurile de operare sunt facile iar sistemul de aspersie poate functiona indiferent de eventualele modificari temporare ale caracteristicilor hidraulice ale grupului de pompare sau de capacitatea sursei de apa. Alte componente aripa 90 mm sunt: un teu egal de 90 mm, un cot egal de 90 mm, doua dopuri de capat de 90 mm si un adaptor cu filet exterior de 32 toli. Astfel, se poate modifica dispunerea sistemului de irigatii in plan, in concordanta cu particularitatile terenului necesar a fi irigat si a tipului de cultura. Cu ajutorul adaptorului, sistemul de aspersie poate fi conectat la orice tip de sistem standard cu filet interior sau exterior. In general, adaptorul se utilizeaza pentru legatura sistemului de aspersie cu grupul de pompare.

ARIPA DE PLOAIE 90 mm - 348m - 18 x 18;

  • Cod produs: AP90-348|18
  • Disponibilitate: In Stock
  • 6.746,06 lei

  • Fără TVA: 5.668,96 lei
