Aripa de ploaie 75mm, lungime 150 m si 25 aspersoare

Componente: ARIPA DE PLOAIE 75 mm - 150m - 6 x 6;	U.M.	Cantitate
Tronson conducta aripa de ploaie, D = 75mm, L = 6m, PN4 - DDI;	buc.	25
Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR;	buc.	25
Hidrant aripa de ploaie - 75mm x 1" x 75mm;	buc.	25
Cot egal aripa de ploaie, D = 75mm;	buc.	1
Teu egal aripa de ploaie, D = 75mm;	buc.	1
Dop aripa de ploaie, D = 75mm tata (cu clesti);	buc.	2
Robinet 1" cu filet interior si exterior (Fe x Fi) - TR;	buc.	25
Prelungitor aspersor PVC 1", L = 100cm, Fe x Fe - TR;	buc.	25
Adaptor pompa aripa de ploaie, 75 x 2 1/2" Fe, mama (fara clesti);	buc.	1
Garnitura aripa de ploaie, D = 75mm;	buc.	56

Caracteristici generale: ARIPA DE PLOAIE 75 mm - 150m - 6 x 6;
Suprafata maxima de udare a sistemului de aspersie:	S asp. [mp]	3600
Caracteristici hidraulice recomandate (la intrarea in sistemul de aspersie):	Q min. [mc/h]	55
	P min. [bari]	2,9
	P max [bar]	4
Diametru nominal conducta:	D [mm]	75
Lungime tronson:	L [m]	6
Lungimea totala a sistemului de aspersie:	L [m]	150
Distanta dintre aspersoare:	D asp. [m]	6
Tip aspersor :	Aspersor 1610 SK, 3/4", 4 x 5mm, orange - TR;
Diametru duze aspersor:	2 duze	4.2 x 5 mm (6mm)
Caracteristici hidraulice aspersor model "1610 SK" - 3/4":	Q asp. (mc/h)	2,2
	P min. (bar)	2
Raza de udare a aspersorului:	R udare [m]	12
Nivelul mediu de precipitatii pe suprafata de udare / ora:	P [mm]	15,28
Norma medie de irigare / ora:	NI [mc/ha]	152,78

Recomandari utilizare - ARIPA DE PLOAIE 75 mm - 150m - 6 x 6;

Aripa de ploaie 150 m 75 mm, cu aspersoare montate din teava in teava (din 6 in 6 metri), este recomandata pentru culturile care necesita o cantitate mare de apa intr-un interval scurt de timp (o norma de udare mare). Suprafata acoperita este de 3600 mp, cu o norma de udare de 15.3 litri la metru patrat pe ora. Este cea mai mare norma de udare dintre sistemele de aspersie cu diametrul de 75 mm, configurate de Depozitul de Irigatii.

Sistemul de aspersie irigatii 75 mm 150 metri poate fi deservit de o pompa de 4.8 – 6.7 KW (maxim 9 CP), diametrul pe refulare de 2 ½ - 3 toli, care sa livreze un debit de 55 mc/h, la o presiune de minim 2.9 bari.

Caracteristici aripa de ploaie 75 mm – 150 metri

Norma medie de irigare este de 152.8 mc/ha pe ora (25 de aspersoare functionale simultan). Presiunea recomandata la intrarea in sistemul de aspersie este de 2.9 si asigura o latime de udare de 24 metri (utilizand duzele implicite ale aspersoarelor).

Fisa_Tehnica.PDF | ARIPA DE PLOAIE 75 mm - 150m - 6 x 6

Alegere_pompa.PDF | ARIPA DE PLOAIE 75 mm - 150m - 6 x 6

Schema_montare.PDF | ARIPA DE PLOAIE 75 mm - 150m - 6 x 6

RECOMANDARI ACHIZITIE ARIPA DE PLOAIE | PDF

Descriere generala ARIPA DE PLOAIE 75 mm - 150m - 6 x 6;

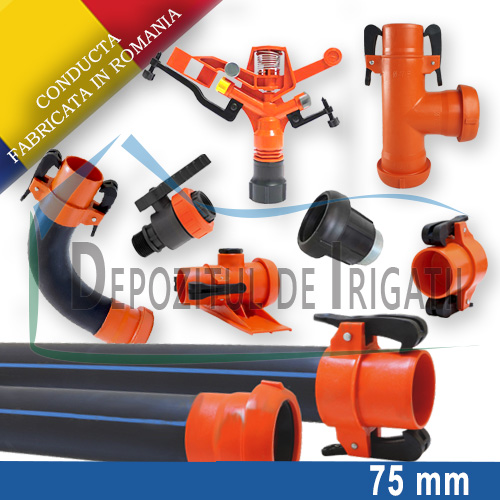

Aripa de ploaie 150 m 75 mm, are diametrul principal de 75 mm, lungimea totala de 150 m si include 25 seturi de aspersie (aspersor, hidrant 75 mm, tija si robinet). Sistemul de aspersie irigatii 75 mm este complet (gata de utilizare) si cuprinde:

25 de conducte PEHD D75 PN4 cu lungimea de 6 metri prevazute cu mufe rapide (cuple rapide);
25 aspersoare 1610 SK ¾” (montate din 6 in 6 metri, din teava in teava);
25 hidranti aripa de ploaie cu diametrul 75 mm (hidranti cu talpica stabilizatoare);
25 robineti 1” Fe x Fi (prevazuti la fiecare hidrant / aspersor);
25 prelungitoare aspersor PVC (tije aspersor 1” Fe x Fe cu lungimea de 100 cm);
1 cot egal, 1 teu egal, 2 dopuri de capat aripa de ploaie (tata cu clesti), 56 garnituri aripa de ploaie necesare pentru etansarea coloanei de irigatii si un adaptor pompa aripa de ploaie, 75 x 2 1/2" Fe, mama (fara clesti);

Pret mic Aripa de Ploaie

Aripa de ploaie 150 m 75 mm si 25 aspersoare, este solutia eficienta pentru orice tip de cultura in spatiu deschis sau inchis (sere sau solarii). Configuratia stabilita de inginerii Depozitului de Irigatii pentru sistemul de aspersie irigatii 75 mm, este rezultatul unui calcul detaliat atat din punct de vedere al parametrilor hidraulici (caracteristici aripa de ploaie 75 mm) cat si din punct de vedere al optimizarii raportului Eficienta – Pret mic aripa de ploaie. Datorita liniei de asamblare proprie pentru tronsoanele sistemelor de aspersie, Depozitul De Irigatii comercializeaza aripa ieftina 75 mm, la cel mai mic pret disponibil pe piata.

Garantie, Certificate de Calitate / Conformitate pentru Sistemul de Aspersie Irigatii 75 mm

Tronsoanele incluse in aripa de ploaie 150 m 75 mm, sunt asamblate de societatea noastra (de aceea Depozitul de Irigatii ofera cele mai mici preturi pentru tronsoane si implicit aripa ieftina 75 mm). Asamblarea conductelor se face prin utilizarea utilajului de imbinat prin frictiune care aplica metoda standard de sudare prin frecare rotativa.
Conducta de polietilena utilizata este certificata din punct de vedere calitativ si respecta standardele tehnice in vigoare SR ISO 4427 – HDPE PE 100 – SDR 41. Toate componentele incluse in sistemul de aspersie irigatii 75 mm, sunt certificate si respecta reglementarile tehnice in vigoare.
Sistemul de aspersie „Aripa de Ploaie 150 m 75 mm” este insotit de certificate de calitate/conformitate (atat pentru conducta principala cat si pentru componentele incluse in sistem), contract de vanzare – cumparare si proces verbal de predare – primire. Garantia oferita de societatea noastra Depozitul de Irigatii SRL este de 12 luni de la data semnarii procesului verbal de predare – primire.

Caracteristici Aripa de Ploaie 75 mm

Proiectarea aripii de ploaie 75 mm - 150m - 6 x 6, a tinut cont de respectarea coeficientului de uniformitate potrivit caruia diferenta de presiune (delta P < 20%) dintre primul si ultimul aspersor sa se incadreze in limita maxima de 20%.
Lungimea totala a sistemului de irigatii „aripa de ploaie 150 m 75 mm” este de 150 m. Distanta dintre aspersoare este de 6 metri. Diametrul conductei principale este de 75 mm iar lungimea tronsoanelor este de 6 metri.
Alte caracteristici aripa de ploaie 75 mm, se refera la suprafata maxima de udare a sistemului de irigatii prin aspersie si nivelul de precipitatii realizat. Sistemul de aspersie irigatii 75 mm acopera o suprafata de 3600 mp.
Nivelul mediu de precipitatii pe suprafata de udare este 15,28 mm/ora corespunzator unei norme medii de irigare Ni = 152,78 mc/ha pe ora.
Cerinta de apa a sistemului de aspersie este de 55 mc/h iar presiunea recomandata la intrarea in sistem este de 2,9 bari.

Descriere detaliata - Aripa de Ploaie 150 m 75 mm

Sistemul de aspersie irigatii 75 mm este echipat cu 25 aspersoare tip „1610 SK” de ¾ toli, fiecare aspersor livrand un debit de 2,2 mc/h. Raza de udare a aspersoarelor este de 12 metri (raza de udare si debitul sunt calculate pentru o presiune de lucru de 2 bari si o inaltime a aspersorului de 65 cm). In functie de caracteristicile geometrice ale suprafetei de udat, sistemul de aspersie „aripa de ploaie 150 m 75 mm” poate fi echipat cu aspersoare cu cu unghi la centru variabil sau prevazut cu cui de difuzie a jetului major, astfel incat directia si lungimea razei de udare sa fie optime. Aspersoarele se monteaza la inaltimea de 1 m fata de sol prin intermediul prelungitorului din PVC cu lungimea L = 100cm. Inaltimea se poate adapta in functie de cerintele tipului de cultura, cu ajutorul prelungitoarelor modulare cu lungimi de 25 cm sau 35 cm.

Aripa de ploaie 150 m 75 mm, este prevazuta cu 25 robineti de 1 tol montati la fiecare aspersor. In acest mod, procedurile de operare sunt facile iar sistemul de aspersie poate functiona indiferent de eventualele modificari temporare ale caracteristicilor hidraulice ale grupului de pompare sau de capacitatea sursei de apa. In componentele aripii de ploaie 75 mm - 150m - 6 x 6, sunt incluse un teu egal de 75 mm, un cot egal de 75 mm, doua dopuri de capat de 75 mm si un adaptor cu filet exterior de 2 1/2 toli. Astfel, se poate modifica dispunerea sistemului de irigatii in plan, in concordanta cu particularitatile terenului necesar a fi irigat si a tipului de cultura. Cu ajutorul adaptorului, sistemul de aspersie poate fi conectat la orice tip de sistem standard cu filet interior sau exterior. In general, adaptorul se utilizeaza pentru legatura sistemului de aspersie cu grupul de pompare.
